PST052 | 蓝点液 Blue dot solution 执行标准：CBT3595-94 GB/T 25150-2010

蓝点液配制：使用前临时配制，临用前将飞净铁氰化钾粉末溶解在溶解液中摇匀，建议现用现配，混合后溶液有效期为1-2天。检测方法根据相关标准或自己企业标准进行检测。

根据自己用量以配制比例为10mL溶解液+0.5g粉末的比例来放大或者缩小配制。

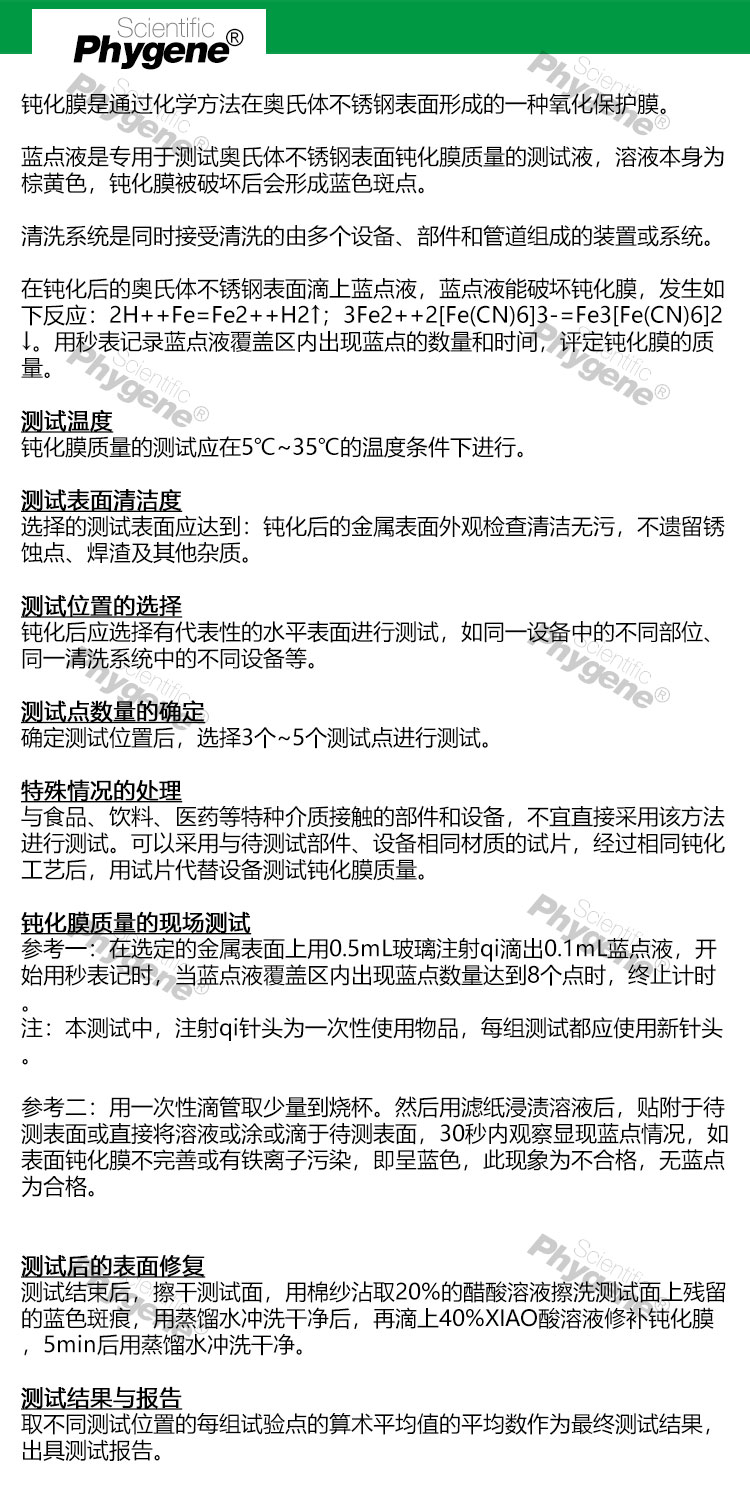

钝化膜是通过化学方法在奥氏体不锈钢表面形成的一种氧化保护膜。

蓝点液是专用于测试奥氏体不锈钢表面钝化膜质量的测试液，溶液本身为棕黄色，钝化膜被破坏后会形成蓝色斑。

清洗系统是同时接受清洗的由多个设备、部件和管道组成的装置或系统。

在钝化后的奥氏体不锈钢表面滴上蓝点液，蓝点液能破坏钝化膜，发生如下反应：2H++Fe=Fe2++H2↑；3Fe2++2[Fe(CN)6]3-=Fe3[Fe(CN)6]2↓。用秒表记录蓝点液覆盖区内出现蓝点的数量和时间，评定钝化膜的质量。

测试温度
钝化膜质量的测试应在5℃~35℃的温度条件下进行。

测试表面清洁度
选择的测试表面应达到：钝化后的金属表面外观检查清洁无污，不遗留锈蚀点、焊渣及其他杂质。

测试位置的选择
钝化后应选择有代表性的水平表面进行测试，如同一设备中的不同部位、同一清洗系统中的不同设备等。

测试点数量的确定
确定测试位置后，选择3个~5个测试点进行测试。

特殊情况的处理
与食品、饮料、医药等特种介质接触的部件和设备，不宜直接采用该方法进行测试。可以采用与待测试部件、设备相同材质的试片，经过相同钝化工艺后，用试片代替设备测试钝化膜质量。

钝化膜质量的现场测试，以下来方法来自参考执行标准：CB/T3595-94 执行标准：GB/T 25150-2010

参考一：在选定的金属表面上用0.5mL玻璃注射器滴出0.1mL飞净的蓝点液，开始用秒表记时，当蓝点液覆盖区内出现蓝点数量达到8个点时，终止计时。
注：本测试中，注射器针头为一次性使用物品，每组测试都应使用新针头。【蓝点液配制方法参考前边介绍】

参考二：用一次性滴管取少量到烧杯。然后用滤纸浸渍溶液后，贴附于待测表面或直接将飞净溶液或涂或滴于待测表面，30秒内观察显现蓝点情况，如表面钝化膜不完善或有铁离子污染，即呈蓝色，此现象为不合格，无蓝点为合格。【蓝点液配制方法参考前边介绍】

测试后的表面修复
测试结束后，擦干测试面，用棉纱沾取20%的醋酸溶液擦洗测试面上残留的蓝色斑痕，用蒸馏水冲洗干净后，再滴上40% Xiao酸溶液修补钝化膜，5min后用蒸馏水冲洗干净。

测试结果与报告
取不同测试位置的每组试验点的算术平均值的平均数作为最终测试结果，出具测试报告。
